PCS排樁結構間隙的砂土流失防止措施

PCS空心支護樁是一種新型預制擋土樁，采用了現代綠色工業自動化生產線進行工廠化制作，砼強度≥C60，具有的性能質量可靠、結構穩定耐久、施工快捷高效、成型效果美觀、工程造價經濟等顯著優勢，已廣泛應用于了水利、市政、交通、房建及圍墾等工程領域。

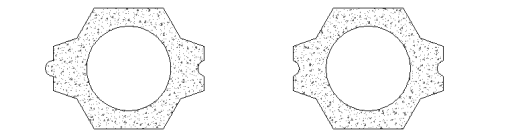

PCS空心支護根據工程應用需求及止水性能要求，分為駁岸類與基坑類兩大類，截面如圖1、2所示：

    圖1：PCS-Ⅰ型（駁岸類）    圖2：PCS-Ⅱ型（基坑類）

對于一般的擋土支護結構而言，直接采用駁岸類PCS支護樁的排樁墻，利用其特有的圓弧型榫卯相互嵌合，在施工拼接的精度要求上控制好，即可滿足樁墻的擋土要求；但用于砂質土層支擋時，由于砂質土粘性低，透水過程中砂土從樁間接縫處容易流失，進而造成支擋位地基沉降。針對此類有高標準要求的防砂土流失的支護工程，可參考以下兩種解決方案：

【方案一】：駁岸型PCS支護樁+土工條

【具體實施步驟】：

首先將駁岸類PCS樁按照施工技術標準要求完成施工后，在兩樁樁間接縫處的臨土側安裝透水復合土工條（厚度規格20-50mm，內為塑膠盲溝條，外層為土工布包裹），土工條安裝高度為擋土高度；為了防止土工條安裝后移位或脫離樁身接觸面，可采用水泥鋼釘或打孔螺釘將土工條多點式固定于樁間接縫口，或用木錘將復合土工條敲打擠塞到樁間接縫內，完成土工條安裝后，再進行后方土體回填。如圖3所示：

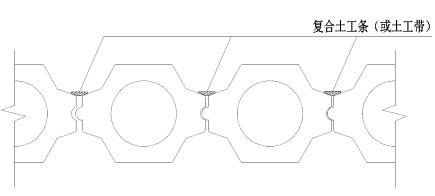

圖3：復合土工條安裝示意圖

【方案二】：止水型PCS支護樁+樁間注漿+透水孔

【具體實施步驟】：

采用此方案的PCS樁型選用止水型PCS，先按照施工技術標準要求完成PCS樁的施工，再在樁間的注漿孔中高壓注漿，完成拼縫止水處理。然后，根據設計要求在樁間接駁處開設φ50mm的透水孔，在透水孔中伸入相應規格的盲溝管（或土工反濾包），最后進行臨土側的土體回填。如圖4、5、6所示：

圖4 PCS支護樁墻俯視斷面圖

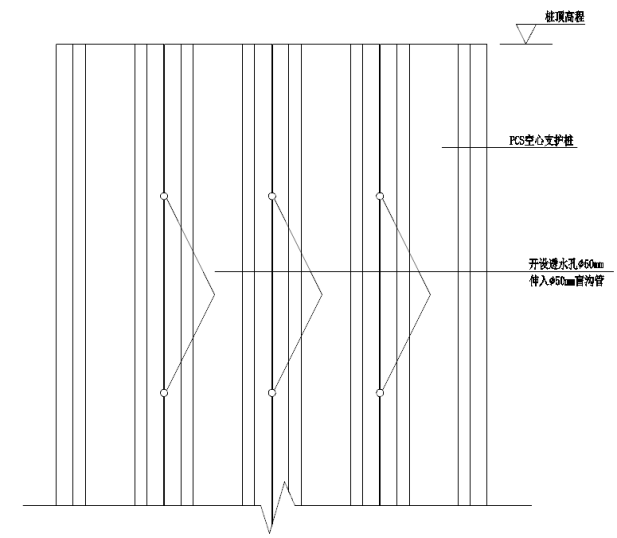

圖5：PCS支護樁墻正面立示圖

圖6：PCS支護樁墻剖面示意圖
